二次元影像测量仪

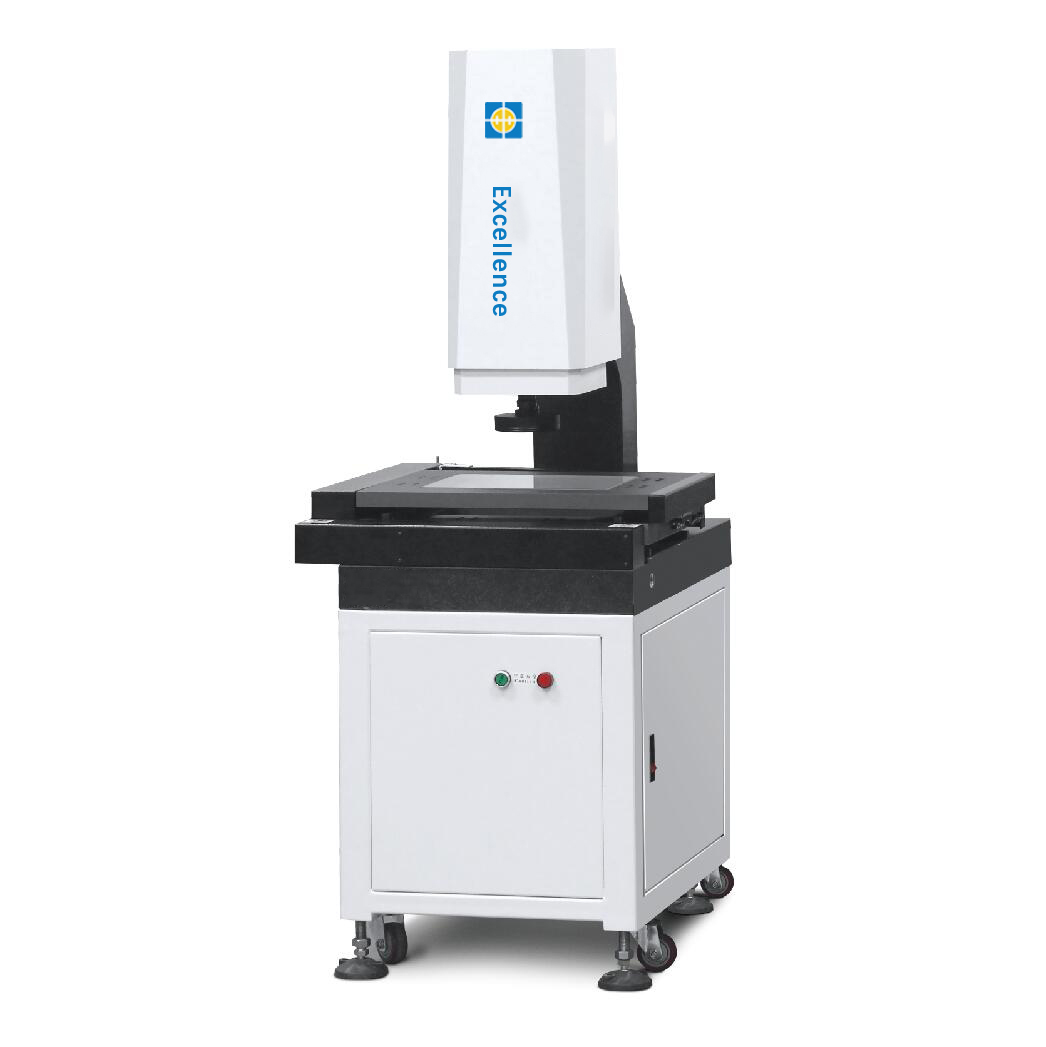

EXCELLENCE CNC 自动系列是全自动影像测量仪本公司全新发布的外观专利型产品,提供卓越的测量表现和性能。全系标配高精度直线导轨,采用新型传动使用专利技术,提供稳定的传动表现和测量精度。
搭配复合测量软件,提供强大的2D/3D复合测量功能。
Z轴纠偏专利技术,搭配升降光源专利技术使用,满足不同领域用户的快速检测要求。

仪器特点

1、整机采用天然大理石制作(行业内仪器X、Y测量平台普遍是采用铸铁及铸铝制造,热胀冷缩明显大于天然大理石,如此无法确保仪器长久保持精度稳定),永不形变,高精度,高稳定性
2、全新流线型的造型设计,外观整洁、直观、大方。
3、采用全闭环伺服控制技术,运行平稳,噪音低,运行速度快。
4、全摇杆/鼠标操作,简单易用
5、底光和表面光采用可调试LED冷光源,可实现对各种复杂表面工件进行精确量测,采用
LED冷光源则可以避免一般热光源带来的热胀冷缩的弊病,避免工件二次变形。
6、采用美国TEO 43万像素工业高清晰彩色CCD
7、采用STEP-ZOOM定格卡位连续变倍镜头,变倍率无需校正,大大提高了工作效率及测量精度,
影像放大30X--200X 。
8、Z轴采用平行直线导轨结构加配重块设计,减轻了其重量,提高结构的稳定性,并减少了其自身变形,
提高了Z轴的定位精度及稳定性。
9、测量软件:采用本公司自行研发的,功能强大的测量软件,可以方便快捷的对各种工件进行精确量测
为用户提供了完善的测量解决方案

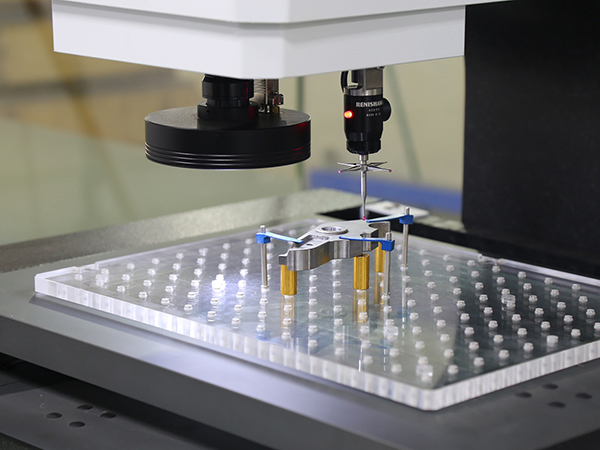

10、可选配英国RENISHAW接触式探头或日本基恩仕激光测头
11、可选配美国PMS自动变倍镜头。连续变倍,无需校正。
技术参数

            仪器型号
仪器参数
ULTRA 300
ULTRA 400
ULTRA 500
外型尺寸(mm)
(L*W*H)
1600 X 780 X 1700
1750 X 920 X 1700
1900 X 1080 X 1700
测量范围(mm)(X*Y*Z)
300*200*200
400*300*200
500*400*200
测量精度(μm)
2.5+L/200
2.5+L/200
2.5+L/200
重复精度(μm)
2.5
2.5
2.5
仪器重量(kg)
320
390
460
选配
RENISHAW测头,可升降彩色光源,KEYENCE进口激光、PREDITEC白光传感器、
影像夹治具

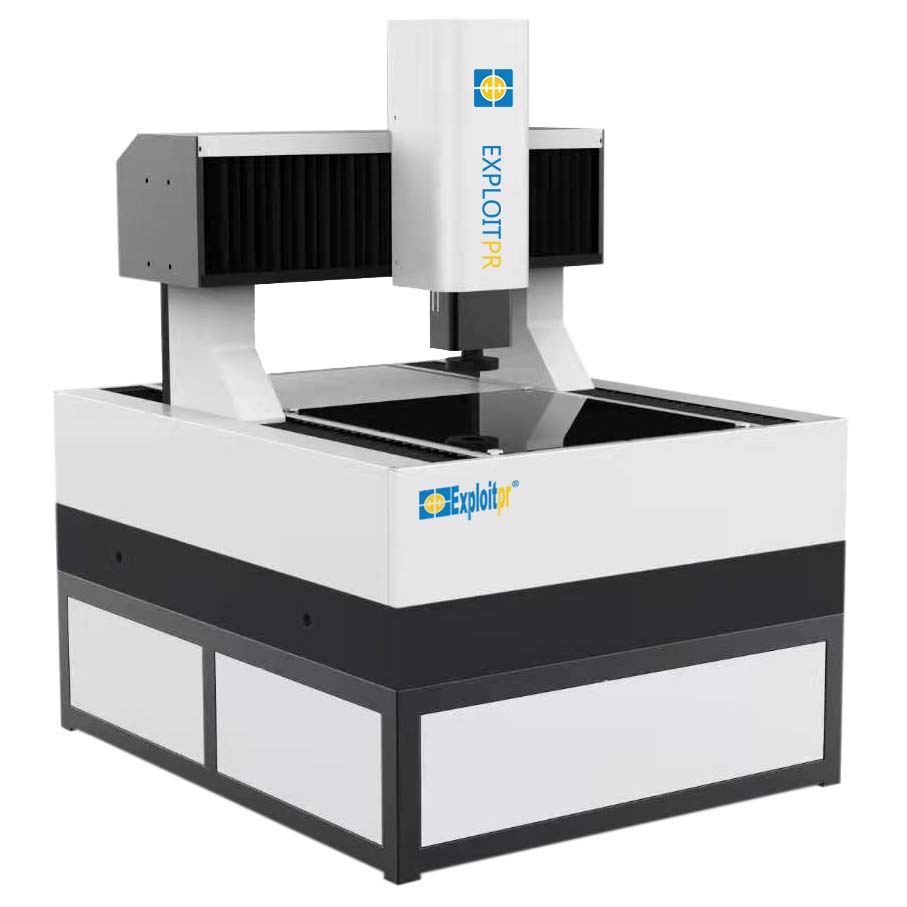

大行程全自动测量仪

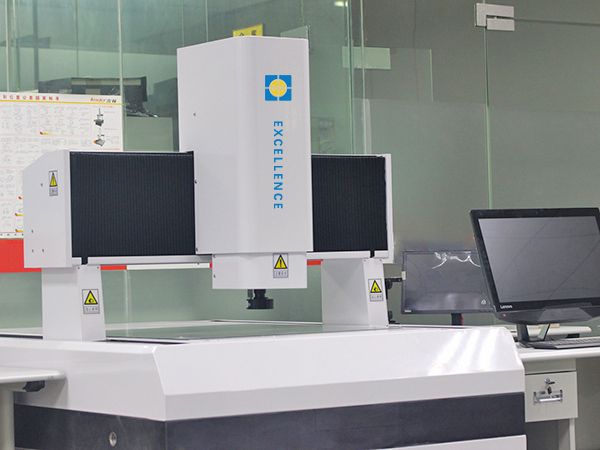

HG系列高效能龙门式全自动影像测量系统,把高精度,高效率有机地结合在一起,对各类产品的几何参数进行高效检测。目前主要运用在PCB线路板、覆铜板、平板玻璃、液晶模组、刀模、绝缘材料等行业。
在机械设计过程中全面引入有限元分析技术,保证高刚性,高精度的机械结构。机械整体采用全封闭框架移动桥式结构,简单紧凑,承载能力大,运动性能好。OO级花岗岩基座,高强度,耐腐蚀,稳定性好。

仪器型号
仪器参数
HE862
HE1080
HE1210
HE1512
HE1812
外型尺寸(mm)(L*W*H)
1700 X 1280 X 1750
1900X 1480 X 1750
2100 X1680 X 1750
2500 X 1880 X1750
2700 X 1880 X1750
测量范围(mm)(X*Y*Z)
600*800*200
800*1000*200
1000*1200*200
1200*1500*200
1200*1800*200
测量精度(μm)
3+L/200
3+L/200
3+L/200
3+L/200
3+L/200
重复精度(μm)
3
3
4
4
4
仪器重量(kg)
1800
2900
3200
4400
4800
选配
48分区四色表面环形光、可升降彩色光源、英国Renishaw测头、KEYENCE进口激光、PREDITEC白光传感器、影像夹治具、玻璃压板



应用领域:
      得益于全面的紧凑设计,EXCELLENCE M手动系列影像测量仪的应用范围更为广泛,该系列可用于测量实验室,品检室,甚至空间有限的研发中心,作为桌面型的精密测量设备使用,EXCELLENCE M手动系列优秀的测量精度表现也可以适应更为严格的测量环境,是精密加工,电子,3C产品,线路板,塑胶等行业测量利器。
