齿轮测量仪
齿轮测量仪
齿轮和齿轮加工工具的精密、全自动测试。
通用和专用齿轮制造的理想解决方案。
系统解决方案通过现代化齿轮组件生产设备提供终极的灵活性和可用性。
自动生成机器误差校正。
通用和专用齿轮制造的理想解决方案。
系统解决方案通过现代化齿轮组件生产设备提供终极的灵活性和可用性。
自动生成机器误差校正。
在一个仪器上执行齿轮和形状测量。
高精密度 3D 扫描传感器结合直接驱动 C 轴实现高精度和效率
控制装置：4 轴 Power PC 控制装置
高精密度 3D 扫描传感器结合直接驱动 C 轴实现高精度和效率
控制装置：4 轴 Power PC 控制装置
275 系列 技术参数：
|
|

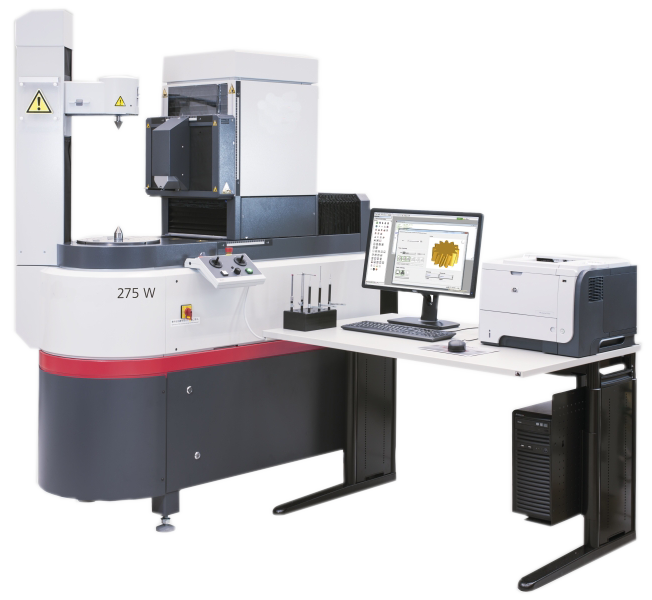

275 W WL 700 MarWin
|
275 W MarWin
|
|
最大工件重量 [kg]
|
60（按需提供 80）
|
60（按需提供 80）
|
|
质量 [kg]
|
760
|
760
|
|
精确度
|
精度 I 级齿轮测量，在 20°C ± 2°C 时符合 VDI/VDE 2612/2613 组 1
|
精度 I 级齿轮测量，在 20°C ± 2°C 时符合 VDI/VDE 2612/2613 组 1
|
|
轴向跳动偏差
（µm+µm/mm 测量半径）
|
0.11 µm + 0.0008 µm/mm
|
0.11 µm + 0.0008 µm/mm
|
|
脚注文本
|
* 圆柱齿轮最大直径
|
* 圆柱齿轮最大直径
|
|
径向跳动偏差
（µm，相对于工作台高度）
|
≤ 0.11 µm
|
≤ 0.11 µm
|
|
高度 (mm)
|
1,920 mm
|
1,920 mm
|
|
宽度 (mm)
|
621 mm
|
621 mm
|
|
测量路径 (mm)，Z 轴
|
320
|
320
|
|
测量路径 (mm)，Y 轴
|
150
|
150
|
|
最大直径* [mm]
|
275
|
275
|
|
峰间距 [mm]
|
2 ... 700
|
1,520 mm
|
|
长度 (mm)
|
1,520 mm
|
180
|
|
测量路径 (mm)，X 轴
|
180
|
|
400W系列技术参数：
|
最大工件重量 [kg]
|
60（按需提供 80）
|
|
质量 [kg]
|
760
|
|
精确度
|
精度 I 级齿轮测量，在 20°C ± 2°C 时符合 VDI/VDE 2612/2613 组 1
|
|
轴向跳动偏差（µm+µm/mm 测量半径）
|
0.11 µm + 0.0008 µm/mm
|
|
脚注文本
|
* 圆柱齿轮最大直径
|
|
径向跳动偏差（µm，相对于工作台高度）
|
≤ 0.11 µm
|
|
高度 (mm)
|
1920 mm
|
|
宽度 (mm)
|
621 mm
|
|
测量路径 (mm)，Z 轴
|
320
|
|
测量路径 (mm)，Y 轴
|
200
|
|
最大直径* [mm]
|
400
|
|
峰间距 [mm]
|
2 ... 700
|
|
长度 (mm)
|
1520 mm
|
|
测量路径 (mm)，X 轴
|
200
|
600W系列技术参数：
|
最大工件重量 [kg]
|
300 (on fixed base plate) 100 (on centering and tilting table)
|
|
质量 [kg]
|
2250
|
|
精确度
|
Accuracy class I for gear measurement according to VDI/VDE 2612/2613 Group 1 at 20°C ±2°C
|
|
轴向跳动偏差（µm+µm/mm 测量半径）
|
0.07 µm + 0.0008 µm/mm
|
|
脚注文本
|
*max. diameter of spur gears
|
|
径向跳动偏差（µm，相对于工作台高度）
|
≤ 0.1 µm
|
|
测量路径 (mm)，Z 轴
|
700
|
|
测量路径 (mm)，Y 轴
|
600
|
|
最大直径* [mm]
|
600
|
|
峰间距 [mm]
|
1000
|
|
测量路径 (mm)，X 轴
|
300
|
