蓝光型3D扫描仪
HandySCAN 3D | BLACK Series
蓝光型 精确性、多功能性、便携性相结合
采用可靠的方式随时随地对物理对象进行精确 3D 测量，BLACK 系列经过优化，在满足设计、制造以及计量的需求。

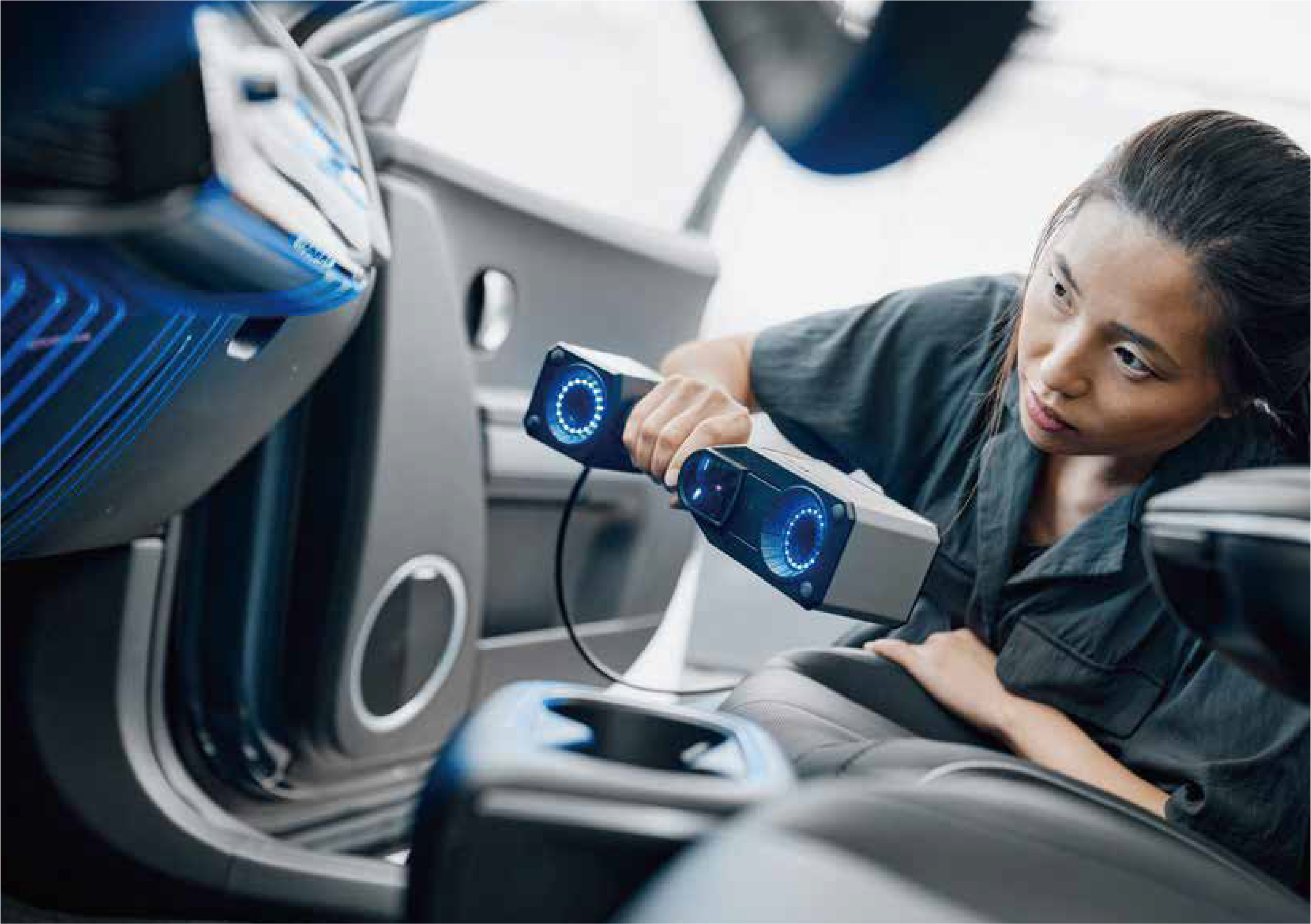

这款快速、多功能手持式 3D 扫描仪简单易用，快速生成精确高的可追踪结果——即使在严苛环境下、对复杂表面进行测量也不受影响。
快速测量为特性，可采集测量数据，不受环境变化或部件移动的影响。这款 3D 扫描仪因其优异的技术性能（例如精度、测量速率、高分辨率、软件兼容性）而成为生产质保和产品开发应用的理想工具。
精确性、可靠性、分辨率：
不论测量安装质量以及用户经验如何，BLACK 系列 可实现精确测量，同时提供高分辨率和可追踪结果。以动态参考为特点，扫描仪和部件都可在测量期间移动，且依然可以确保扫描精确、高质量。
技术规格：
|
|
HandySCAN BLACK™
|
HandySCAN BLACK™ | Elite
|
|
精度(1)
|
0.035 mm
|
0.025 mm
|
|
体积精度(2)
(基于部件尺寸) |
0.020 mm + 0.060 mm/m
|
0.020 mm + 0.040 mm/m
|
|
测量速率
|
800,000 次测量/秒
|
1,300,000 次测量/秒
|
|
光源
|
7 条蓝色激光十字线
|
11 条蓝色激光十字线
(外加 1 条直线) |
|
激光类别
|
2M (对人眼安全)
|
|
|
扫描区域
|
310 x 350 mm
|
|
|
基准距
|
300 mm
|
|
|
景深
|
250 mm
|
|
|
部件尺寸范围(推荐)
|
0.05–4 m
|
|
|
软件
|
VXelements
|
|
|
输出格式
|
.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf
|
|
|
兼容软件(4)
|
3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4),
New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SolidWorks), PTC (Creo),
Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)
|
|
|
重量
|
0.94 kg
|
|
|
尺寸
|
142 x 79 x 288 mm(长 x 宽 x 高)
|
|
|
连接标准
|
1 X USB 3.0
|
|
|
操作温度范围
|
5–40 °C
|
|
|
操作湿度范围
|
10–90% (非冷凝)
|
|
|
认证
|
符合EC标准(Electromagnetic Compatibility Directive, Low Voltage Directive),可与充电电池(如果适用)、IP50 WEEE 兼容
|
|
