圆柱度/圆度测量仪

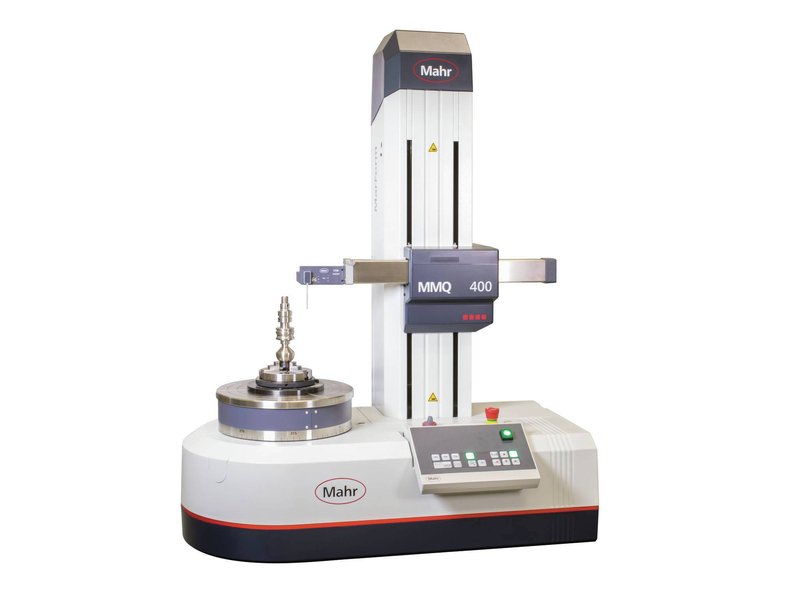

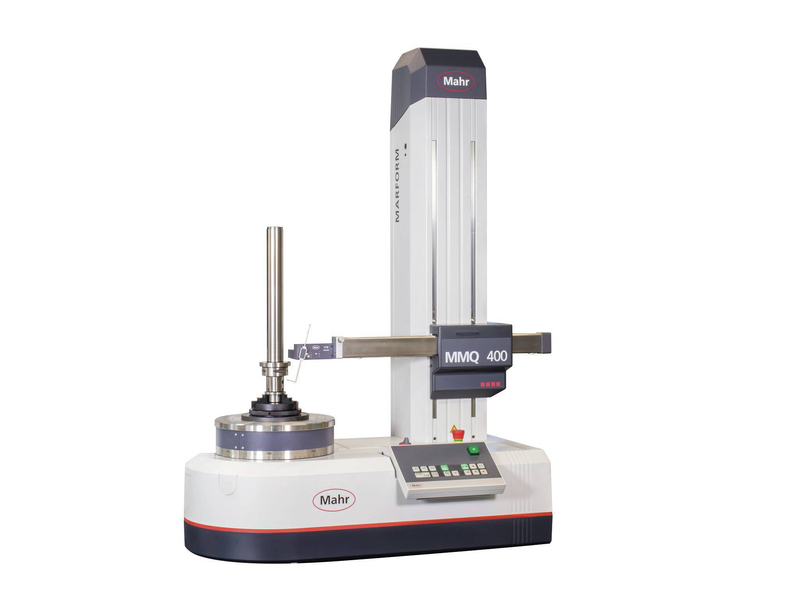

通用形状测量仪MarForm MMQ 400

灵活的全自动形状和位置测量解决方案。
极其流畅的测轴和 MarWin 平台软件可保证还能完成其他应用,例如 粗糙度、波纹度、和轮廓测量。
其灵活性和多功能使其成为一种极具成本效益的测量系统,可以在最短的时间内收回成本。
极其流畅的测轴和 MarWin 平台软件可保证还能完成其他应用,例如 粗糙度、波纹度、和轮廓测量。
其灵活性和多功能使其成为一种极具成本效益的测量系统,可以在最短的时间内收回成本。
MarForm MMQ 400 可根据 DIN ISO 1101 标准通用进行全面的工件评估。
高精度 Z 和 X 测轴可以完成所有形状测量任务。MarForm MMQ 400 版本可用于:
高精度工件
通常为长工件
大而重的工件
用于生产中或检测室中

从一系列可用模块中进行选择,根据您的要求定制 MarForm MMQ 400:

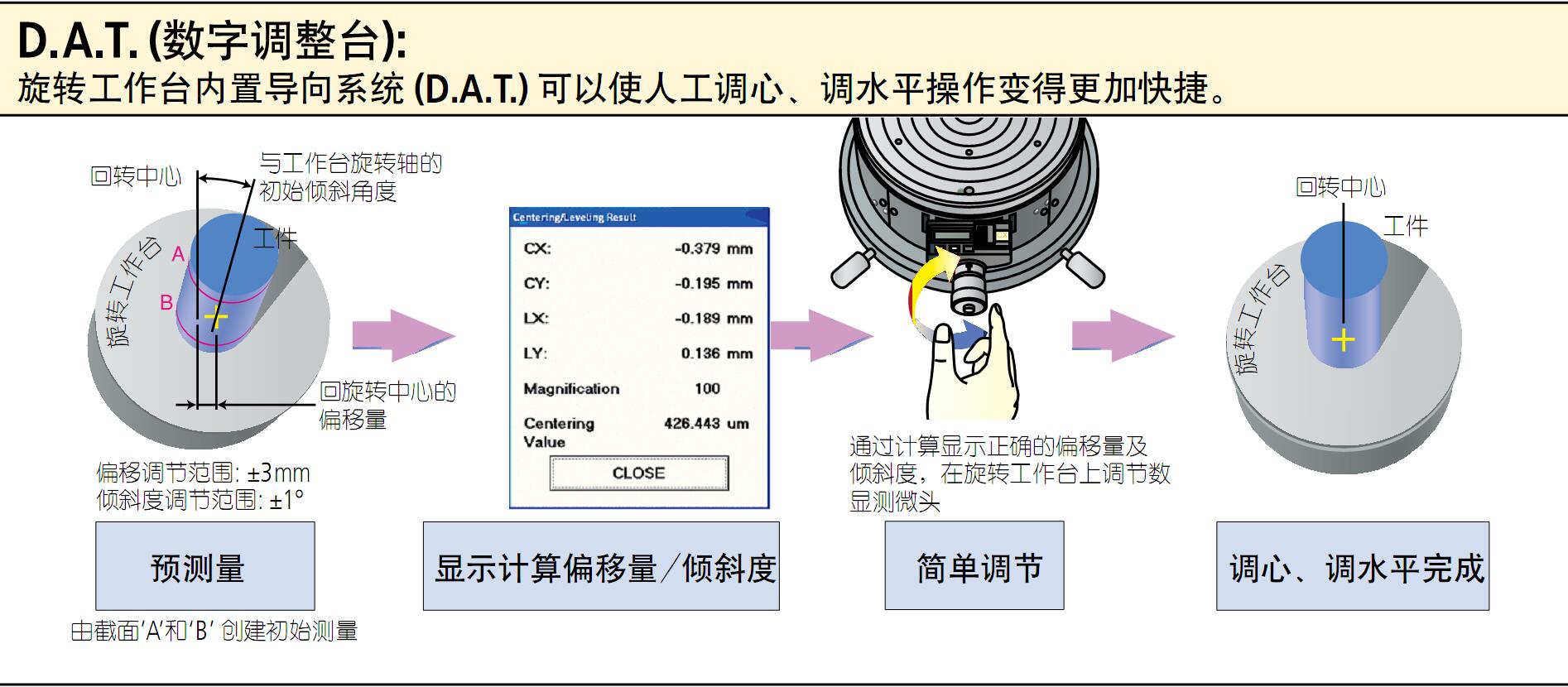

电动或手动调心调平工作台
垂直轴 (Z) 有 900 mm、500 mm 或 350 mm 测量长度
水平轴 (X) 有 180 mm 或 280 mm 测量长度,X 和 Z 轴有数字线性刻度。适合需要确定影响结果的准确且可重现的测量位置的测量

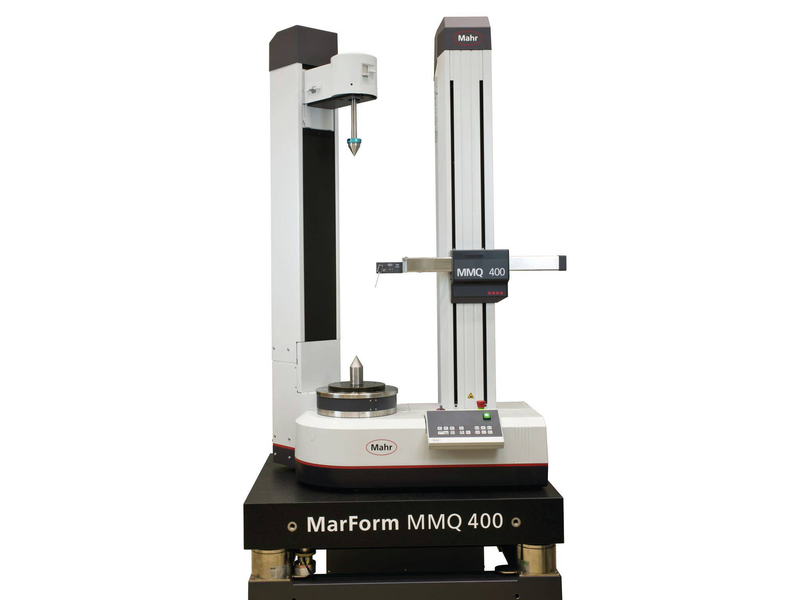

可选电动尾座,用于长度 200 mm 起的轴

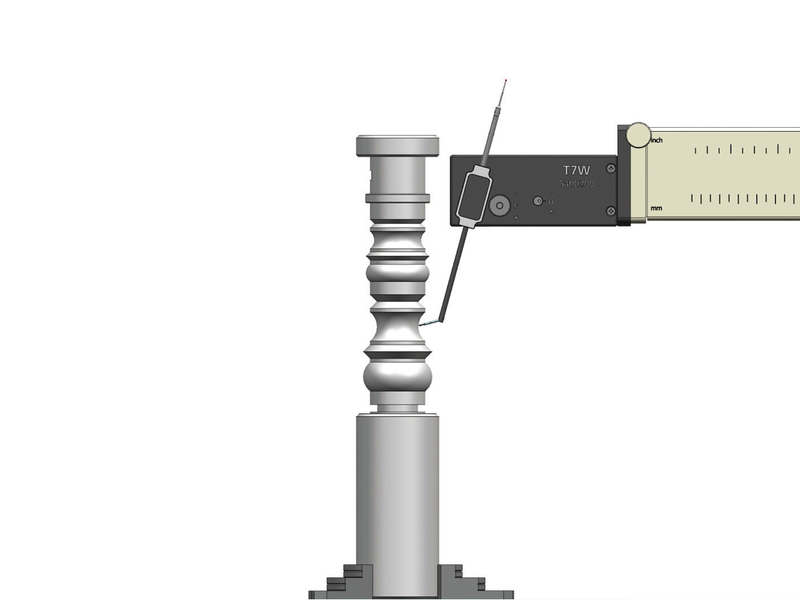

The T7W 测针 有一个电动旋转轴,可将测杆逐渐移动到任何需要的接触位置。它可用于测量柱形表面和端面。另外,作为零位置测针,T7W 也可自动在内外尺寸测量或上下端面测量之间切换,无需操作员干预。无需操作员干预即可在复杂工件上完成全自动测量。T7W 测杆是可更换的。利用电动旋转轴您也可创建多点测杆 - 如带多个接触元素的测杆 - 让您能够在一次测量中切换多个针尖球几何形状。

综合检查形位公差和监测 粗糙度参数.形状测针和粗糙度测针之间可实现编程控制的电动切换,固定一次即可完成粗糙度和形状测量,节省时间和金钱。
过程中的可靠测量
高精度测轴和刻度,确保完成的测量有最低的测量不确定性。
高精度测轴和刻度,确保完成的测量有最低的测量不确定性。
直观的操作
方便切换不同的测量任务和可自定义的软件,根据特征创建测量程序和管理收藏夹
方便切换不同的测量任务和可自定义的软件,根据特征创建测量程序和管理收藏夹
组合测量方法

MarForm MMQ 400 是通用型测量系统,可用于各种应用。例如在一个测量程序中综合形状、粗糙度、轮廓和波纹度分析。

技术参数:
圆度偏差(µm+µm/mm 测量高度)*
|
0,01 + 0,00025
|
测量路径,电动 Z 轴 (mm)
|
900
|
直线度偏差/100 mm 测量路径 (µm)**,Z 轴
|
0.15
|
直线度偏差/总测量路径 (µm)**,Z 轴
|
0.9
|
Z/C 轴接触方向平行度偏差,测量路径 (µm)
|
2
|
测量速度 (mm/s),Z 轴
|
0,1-30
|
定位速度 (mm/s),Z 轴
|
0,5 -100
|
测量路径,电动 X 轴 (mm)
|
280
|
圆度偏差(µm+µm/mm 测量高度)**
|
0,02 + 0,0005
|
直线度偏差 /av.100 mm 测量路径 (µm)**,X 轴
|
0.5
|
直线度偏差/总测量路径 (µm)**,X 轴
|
1.5
|
轴向跳动偏差(µm+µm/mm 测量半径)*
|
0,02 + 0,0001
|
轴向跳动偏差(µm+µm/mm 测量半径)**
|
0,04 + 0,0002
|
调心调平工作台
|
自动
|
工作台直径 (mm)
|
285
|
工作台负载,居中 (N)
|
400
|
速度 (rpm) 50 Hz / 60 Hz
|
0.2-15
|
应用:
具体测量任务
以下行业中的形状和位置、粗糙度、轮廓、波纹度和线形
机器建造
轴承,滚珠丝杠,轴,插槽,旋转衬套
生产附近的测量
PLC 和线下测试
汽车行业
转向,制动系统,变速箱,电机
以下行业中的形状和位置、粗糙度、轮廓、波纹度和线形
机器建造
轴承,滚珠丝杠,轴,插槽,旋转衬套
生产附近的测量
PLC 和线下测试
汽车行业
转向,制动系统,变速箱,电机

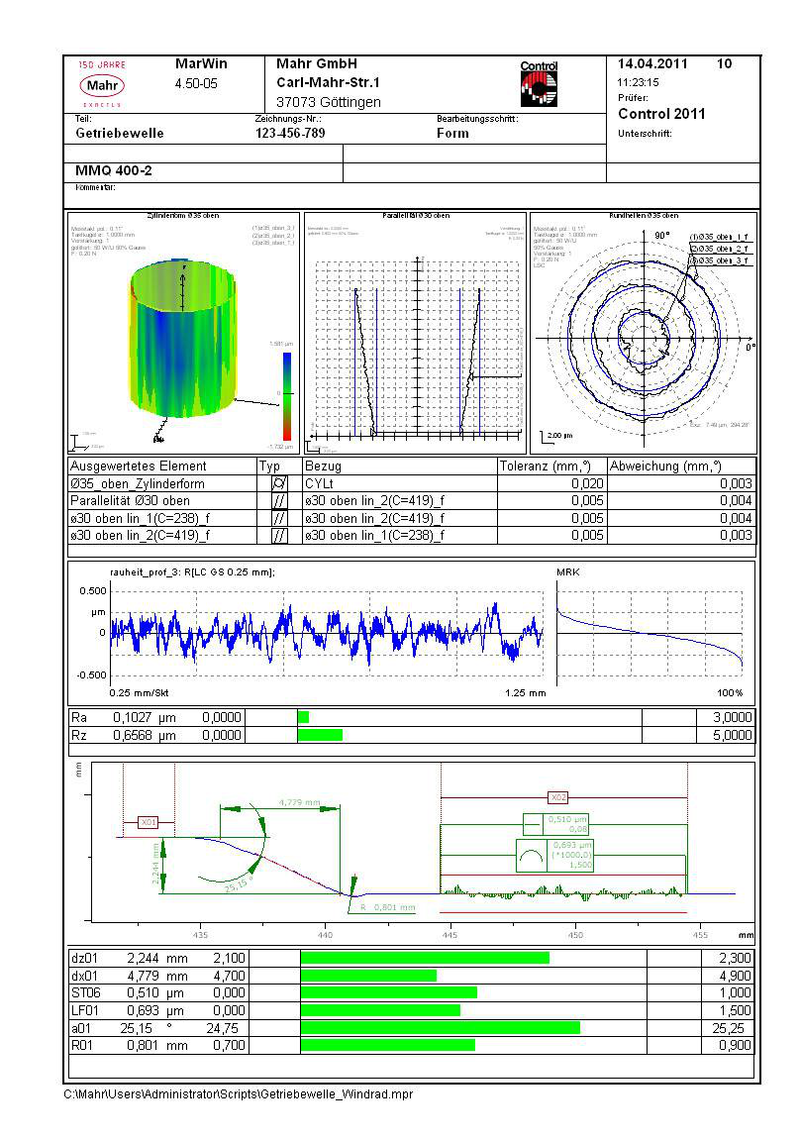

报告:
