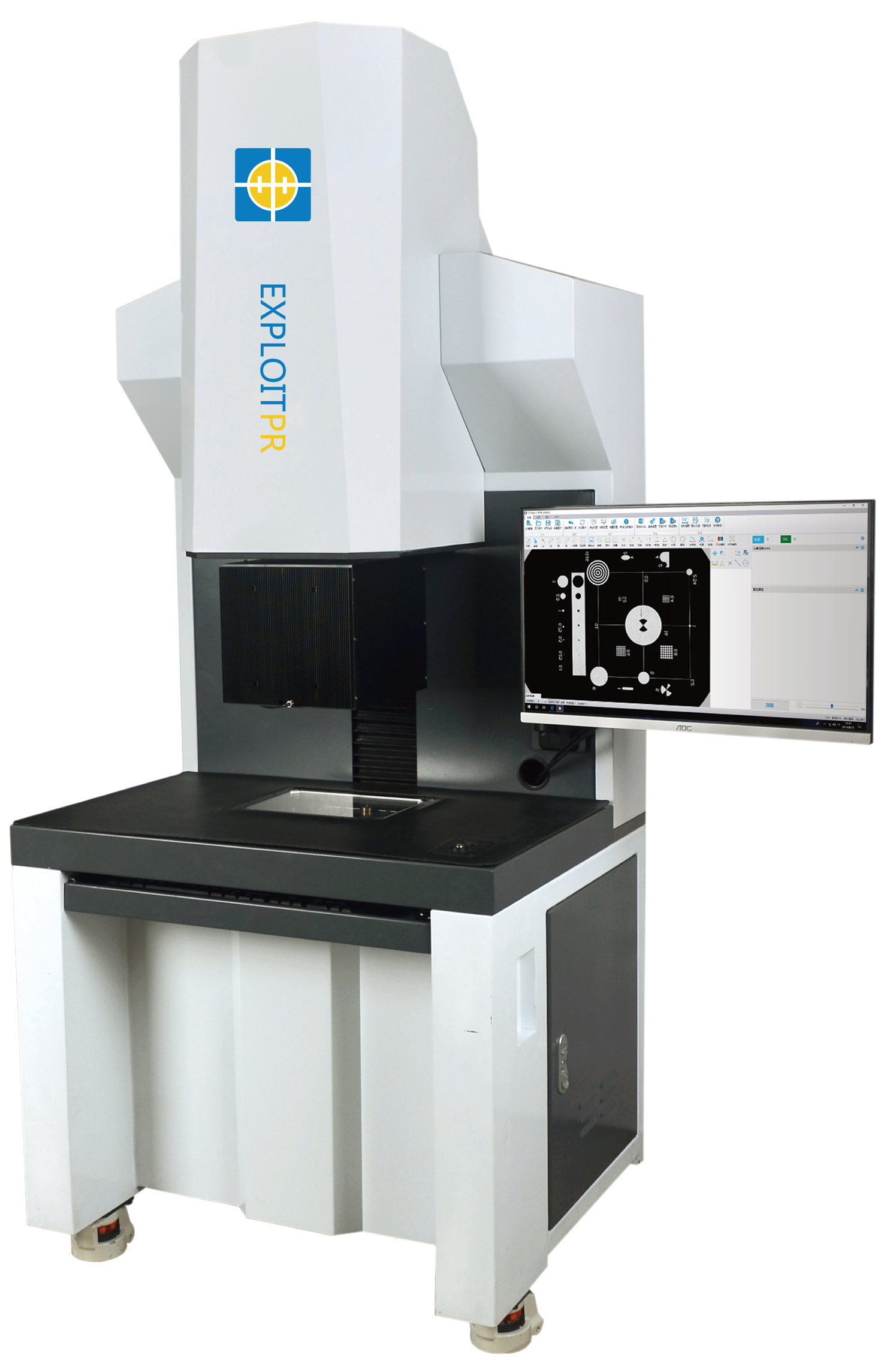

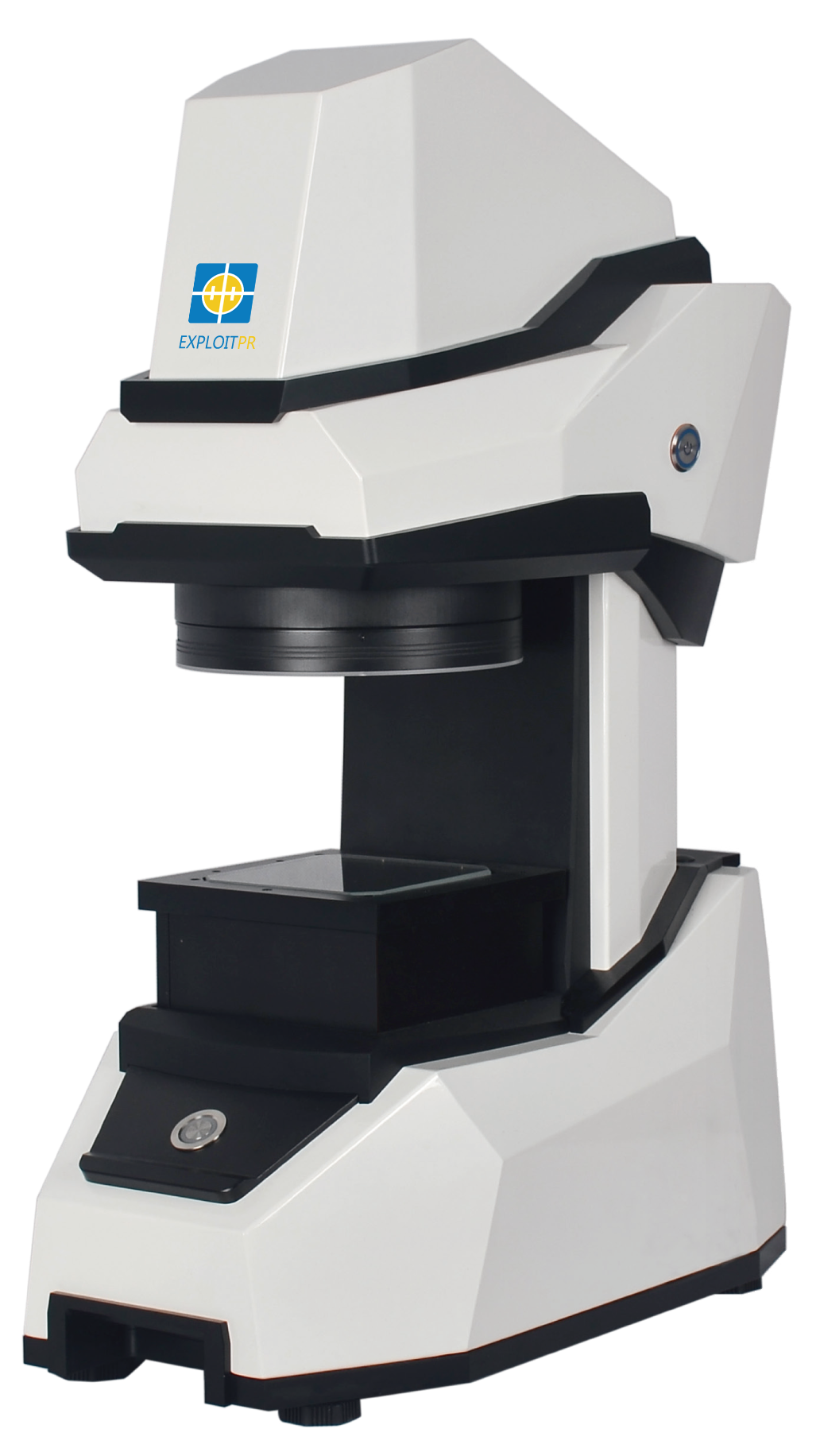

一键式快速测量仪
仪器介绍：
大视野影像闪测、高精度、全自动，快速测量新理念,
通过将远心成像与智能图像处理软件的完美结合，
繁琐的测量任务，都变得简单。
只需把工件放置到有效测量区域，然后轻轻按一键，
工件所有二维尺寸瞬间完成测量。
应用行业：
广泛应用于机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密冲压、接插件、连接器、端子、手机、家电、印刷电路板、医疗器械、钟表、刀具等尺寸较小的产品及零部件的批量快速测量。

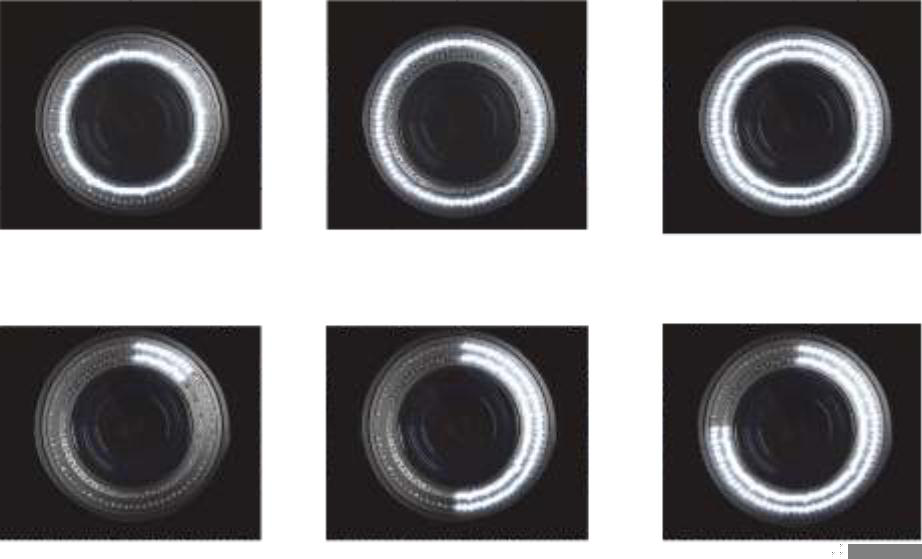

智能打光
自动设置最佳光照，消除人为误差：
可提供多种照明系统，可自动设置每个特性的照明状态，消除任何人为操作导致的误差。即使是初次操作者，也可以放心使用。
根据工件特征及位置，AI视觉技术(CNN神经网络&MV机器视觉)实现识别物体、感兴趣区域(ROI)智能打光(AutoLight)自动调整每个双八段环形光的强度。
智能对焦
采用AI视觉技术，实现自动对焦：
实现自动智能对焦功能，使得设备更智慧!对焦速度更快，更准!

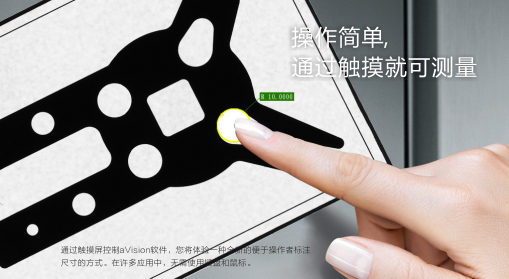

可触智能测量
产品特点
1、实现了真正意义上的智能测量，实现了“放置后仅按一键即可测量”的新功能，进行单纯的尺寸测量时无需设定，和使用游标尺或千分尺一样，都能在几分钟内学会操作；
2、测量结果全部自动保存到主机内部，可按测量日期、项目、批号测量员等。信息进行搜索，数据的追溯管理更简单；
3、检测结果报告及统计报告都可通过一键完成制作，无需数据传输及电脑输入等繁琐的过程，用EXCEL表格和PDF输出测量数据都非常简单；
4、大视野测量，视野可达130mm*97.8mm,可以一次性整体成像，而且可同时测量多个尺寸，即便增加测量位置，也不会花费测量时间；
5、消除了人为误差，可以根据测量位置自动对焦，并且搭载智能光源调节功能，无论谁进行测量，任何时候都能以同样的条件测量尺寸，可以避免因照明条件不同而产生测 量误差。
6、软件采用AI视觉技术，利用CNN神经网络与深度学习功能，可以使测量精度更高，更精准。

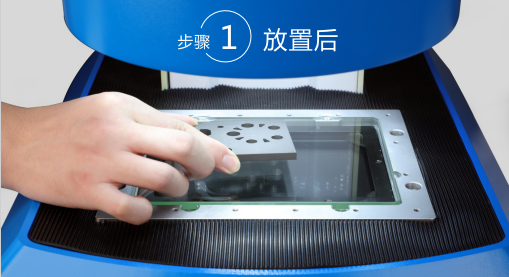

使用步骤
应用领域
非常适合测量距离、半径、角度、弧度等尺寸的检测。适用于电子、机械加工、五金、塑料加工、汽车等行业。常见的工件包括冲压成型件、注射成型件或激光切割件。
技术参数
|
型号
|
322
|
432
|
542
|
|
|
测量行程（mm）
|
300×200
|
400×300
|
500×400
|
|
|
Z轴移动方式
|
自动
|
自动
|
自动
|
|
|
单视野测量范围（mm）
|
86×57
|
86×57
|
86×57
|
|
|
双远心光学镜头倍率
|
0.151X
|
0.151X
|
0.151X
|
|
|
景深（mm）
|
8
|
8
|
8
|
|
|
图像传感器（像素）
|
2000万
|
2000万
|
2000万
|
|
|
测量精度（μm）
|
±(3.0+L/200)
|
±(3.0+L/200)
|
±(3.0+L/200)
|
|
|
重复性（μm）
|
±2.0
|
±2.0
|
±2.0
|
|
|
光源
|
1000级程控光源 轮廓光：远心平行光 表面光：同轴光
|
|||
|
图像处理
|
图像分析方法，256灰度等级，20:1亚像素处理技术
|
|||
|
软件
|
VISION
|
|||
|
最小显示单位（mm）
|
0.0001
|
|||
|
Z轴工作距离（mm）
|
150
|
|||
|
Z轴移动范围（mm）
|
200
|
|||
|
外形尺寸（mm）
|
1170x700x1707
|
1170x700x1707
|
1353x886x1707
|
|
|
重量（KG）
|
300
|
|||
|
承重（KG）
|
20
|
|||
|
工作环境
|
振动：＜0.002mm/s，＜15Hz 温度：22℃±3℃ 湿度：50～70%
|
|||
|
电源
|
220V/50Hz
|
|||
用户程序：
自动匹配工件，任意放置，一键测量。可自动搜索匹配并调出用户程序。可框选建立匹配、多个位置框选组合建立匹配、用测量元素建立匹配、可导入CAD建立匹配。可建立程序组，实现工件多个面翻面测量。
全面的测量元素：
点、最高点、线、最高线、圆（中心坐标，半径、直径、真圆度、周长、面积，最大半径、最小半径）、弧、矩形（中心坐标，长、宽、周长、面积）、椭圆（中心坐标，长轴、短轴、周长、面积）、键槽（中心坐标，长、宽、周长、面积）、导入CAD轮廓扫描比对、轮廓PV、面积对比、圆柱直径、密封圈（通过周长计算半径、密封圈最大半径、最小半径、厚度）、测量结果再计算（最大值、最小值、平均值、求和）、二维码识别、条码识别。
标注：
距离、X距离、Y距离、半径、直径、角度。
形状误差评定：
直线度、圆度。
位置误差评定：
平行度、垂直度、对称度、同心度、位置度。
坐标系转换：
笛卡尔坐标（X，Y）与极坐标（R，θ）可方便选择。可即时转换测量值的基本单位mm、inch、mil。 坐标平移、坐标旋转，建立工件坐标系。
测数据
可以自定义EXCEL模板，可以指定输出单元格。软件自带CPK模板，可以计算Mean、Maximum、Minimum、Cp、Cpkl、Cpku、Cpk。
其他：
1、软件语言：多国语言可选，语言包开放，可定义翻译修改。
2、 图像和绘图区共享，所见即所得，可自定义：颜色、线宽、字体大小、背景颜色。
3、对焦辅助、灯光辅助功能，减少人为误差。
4、合格/不合格（OK/NG），并报警提示，可语音输出：OK、NG。
5、 可快速扫描轮廓，并导出到CAD。
6、 可选配IO卡，外触发测量并OK NG 信号输出。
SPC：
包括：直方图、Cpk趋势图、X控制图、Xbar-R控制图、Xmedian-R控制图、X-Rs控制图。
